配電盤用タイトル銘板とは？樹脂製・金属製の違いと加工方法を解説

配電盤や制御盤には、設備の名称や役割を示すためのタイトル銘板が取り付けられます。工場設備や電気設備では、安全管理やメンテナンスの効率化のために、銘板が重要な役割を果たします。

タイトル銘板は一見シンプルな部品ですが、実際には使用環境や耐久性、視認性、コストなどを考慮して素材や加工方法を選ぶ必要があります。特に配電盤用のタイトル銘板では、樹脂製と金属製のどちらを選ぶかが重要なポイントになります。

この記事では、配電盤用タイトル銘板の基本から、樹脂製・金属製それぞれの特徴、主な加工方法、選び方のポイントまでわかりやすく解説します。

1. 配電盤用タイトル銘板とは

配電盤用タイトル銘板とは、盤の名称や役割を明確に表示するための銘板です。たとえば「主配電盤」「制御盤」「動力盤」「分電盤」などの名称表示に使われます。

現場では、設備を正しく識別することが安全性と作業効率の両方に関わります。似たような盤が並ぶ環境では、表示が見にくいだけでも確認ミスにつながることがあります。そのためタイトル銘板には、ただ文字が入っていればよいのではなく、見やすさ・消えにくさ・取り付けやすさが求められます。

また、配電盤まわりではタイトル銘板以外にも、短冊銘板や操作表示、注意表示などさまざまな表示部品が使われます。用途によって最適な素材や加工方法は異なるため、使用環境に合わせた選定が重要です。

2. 樹脂製タイトル銘板の特徴

配電盤用タイトル銘板として広く使われているのが樹脂製銘板です。樹脂製は比較的コストを抑えやすく、加工の自由度が高いため、屋内設備を中心に多く採用されています。

主な素材には以下のようなものがあります。

• アクリル
• 塩ビ
• PET
• ポリカーボネート
• ベークライト

それぞれに特徴がありますが、配電盤用途では特に絶縁性や視認性が重視されます。たとえばアクリルは見た目がきれいで加工しやすく、塩ビは割れにくさや柔軟性があります。PETやポリカーボネートは電気絶縁性や耐久性の面で選ばれることがあります。

樹脂製タイトル銘板のメリットは次の通りです。

• 比較的低コストで製作しやすい
• 軽量で扱いやすい
• レーザー彫刻や印刷など加工方法の選択肢が多い
• 色や形状の自由度が高い

一方で、屋外で長年使用する場合や、強い薬品・高温環境などでは、金属製に比べて不向きなケースもあります。そのため、樹脂製銘板は主に屋内の配電盤や比較的安定した環境で使われることが多い素材です。

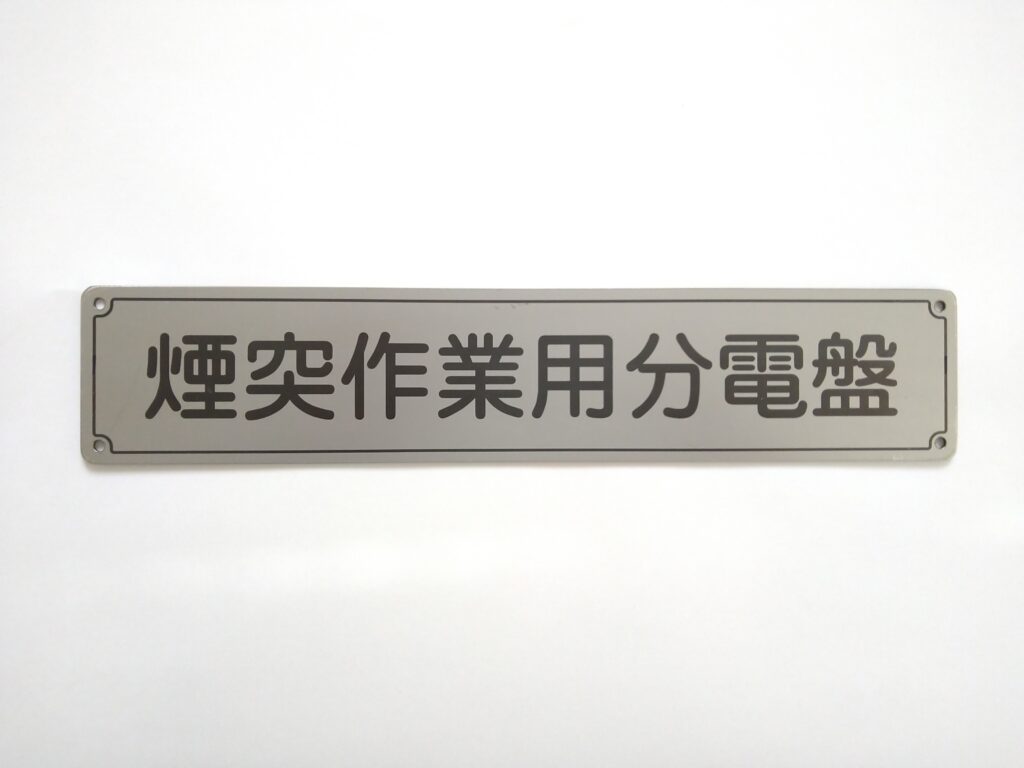

3. 金属製タイトル銘板の特徴

金属製タイトル銘板は、耐久性や高級感を重視したい場面で選ばれます。配電盤そのものが屋内設置でも、長期間の使用を前提とする設備や、文字の消えにくさをより重視したい場合には、金属製が適しています。

主な素材には以下があります。

• ステンレス
• アルミ
• 真鍮

ステンレスは耐食性や耐候性に優れ、厳しい環境でも使いやすい素材です。アルミは比較的軽く、コストを抑えやすい一方で、加工方法によって高い機能性を持たせることもできます。真鍮は意匠性が高く、記念銘板や高級感を出したい用途で選ばれることがあります。

金属製タイトル銘板のメリットは次の通りです。

• 耐久性が高い
• 耐候性や耐薬品性を持たせやすい
• 長期間の使用に向いている
• 設備全体の質感を高めやすい

ただし、樹脂製と比べるとコストが上がる場合もあるため、必要性能に応じて選ぶことが大切です。

4. 主な加工方法

配電盤用タイトル銘板は、素材だけでなく加工方法によっても仕上がりや耐久性が変わります。代表的な加工方法を見ていきます。

樹脂製銘板の主な加工方法

• レーザー彫刻
  切断と彫刻をまとめて行いやすく、小ロットにも対応しやすい方法です。
• 切削加工
  文字や形状をしっかり表現しやすく、必要に応じて墨入れも可能です。
• UV印刷
  フルカラー表現ができ、デザインの自由度が高い加工方法です。

金属製銘板の主な加工方法

• レーザーマーキング
  高精度で細かな文字や番号表示に向いています。可変情報の刻印にも対応しやすいのが特長です。
• メタルフォト
  耐候性・耐摩耗性に優れたアルミ銘板向けの加工方法で、屋外や長期使用にも適しています。
• アルマイト
  アルミの表面処理として使われる方法で、比較的コストを抑えつつ機能性を持たせやすい加工です。
• 腐食エッチング
  凹凸のあるしっかりした表現が可能で、長期間使う工業用銘板にも適しています。

このように、同じタイトル銘板でも、素材と加工方法の組み合わせによって仕上がりは大きく変わります。

5. 配電盤用タイトル銘板の選び方

配電盤用タイトル銘板を選ぶ際は、次のポイントを整理すると選びやすくなります。

1. 使用環境を確認する
   屋内か屋外か、湿気や熱、薬品の影響があるかを確認します。
2. 必要な耐久性を考える
   数年単位なのか、長期使用前提なのかで適した素材が変わります。
3. 視認性を重視する
   現場で見やすい文字サイズや色の組み合わせが重要です。
4. 取り付け方法を決める
   両面テープ、ビス止め、穴加工など、取り付け条件に合わせて設計します。
5. コストと数量のバランスを見る
   小ロットか量産かでも適した加工方法は変わります。

たとえば、屋内の一般的な配電盤であれば樹脂製タイトル銘板が使いやすいケースが多く、より高い耐久性や長寿命を求める場合は金属製タイトル銘板が候補になります。

6. まとめ・結論

配電盤用タイトル銘板には、樹脂製と金属製があり、それぞれに適した用途があります。樹脂製は加工しやすくコストも抑えやすいため、屋内設備を中心に幅広く使われています。一方、金属製は耐久性や耐候性に優れ、長期間の使用や厳しい環境に向いています。

また、銘板は素材だけでなく、レーザー彫刻、UV印刷、レーザーマーキング、メタルフォト、アルマイト、腐食エッチングなど、加工方法によっても特性が変わります。

多くの種類や加工方法があり、業界や設置環境によって求められるものは異なります。そのため、配電盤用タイトル銘板を選ぶ際は、見た目だけでなく、使用場所・耐久性・視認性・コストまで含めて検討することが大切です。

富山プレートでは、樹脂製銘板と金属製銘板の両方に対応し、用途に応じたご提案を行っています。配電盤用タイトル銘板の製作をご検討の際は、お気軽にご相談ください。

この記事の要点

• 配電盤用タイトル銘板は設備の識別や安全管理に欠かせない表示部品
• 樹脂製タイトル銘板はコストと加工性に優れ、屋内用途に向いている
• 金属製タイトル銘板は耐久性が高く、長期間の使用や厳しい環境に向いている
• 加工方法によって見た目や性能が変わる
• 多くの種類や加工方法があり、業界ごとに求められる仕様は異なる
• 用途に応じて素材と加工方法を選ぶことが重要
