銘板の裏印刷（バックプリント）とは｜透明素材の裏側から刷る理由

操作パネルや機器の表示板で、「文字が擦れて消える」という問題があります。表面に印刷された文字は、指で触れ、布で拭かれ、洗浄されるたびに少しずつ削られていくためです。

この問題に対する構造的な解決策が、裏印刷（バックプリント）です。透明な素材の裏側から印刷することで、印刷面を素材自体が保護する構造をつくります。表面に触れても、そこにあるのは透明な素材の表面だけで、印刷層には直接触れられません。

富山プレートは、富山県上市町で創業以来50年以上にわたり工業用銘板を製作してきました。このコラムでは、裏印刷の仕組みと適した用途、設計上の注意点について解説します。

裏印刷の仕組み

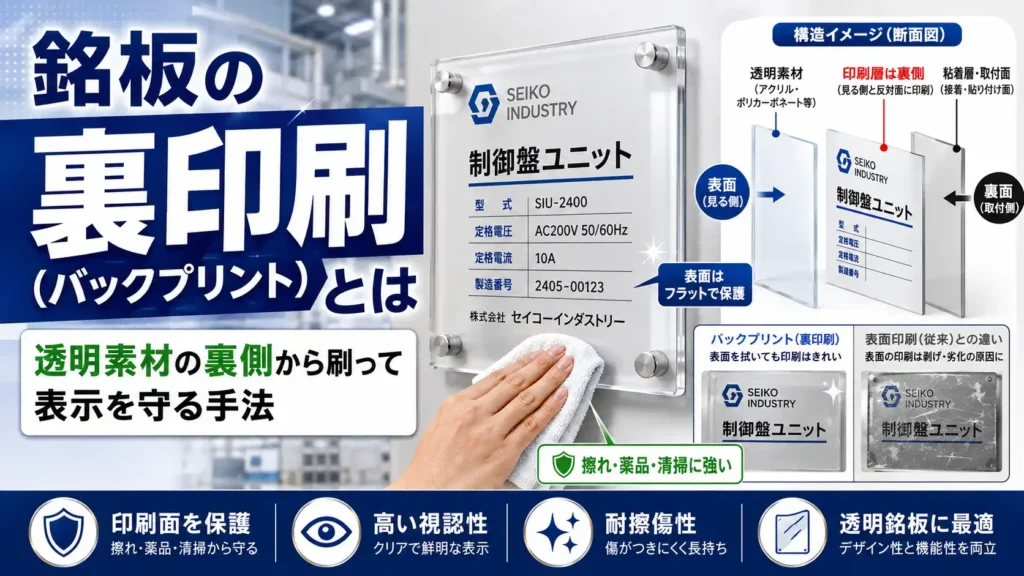

裏印刷は、透明なアクリルやポリカーボネートといった素材の裏面に印刷を施し、印刷していない側を表として使う手法です。読み手は透明な素材を通して文字を見ることになります。

通常の表刷りとの違いを整理すると、次のようになります。

• 表刷り：素材の表面にインクが乗る。読み手とインクの間に何もない
• 裏刷り：素材の裏面にインクが乗る。読み手とインクの間に素材の厚みがある

この「素材の厚みが保護層になる」という点が、裏印刷の最大の特徴です。数百ミクロンから数ミリの透明樹脂が、印刷層と外界を完全に隔てています。

データ作成では左右反転が必要

裏面から印刷したものを表から見るため、印刷データは鏡像（左右反転）で作成します。これは製作側で処理しますので、お客様からは通常どおりのデータをご入稿いただければ問題ありません。

刷り順も逆になる

裏印刷では、色を重ねる順序も表刷りと逆になります。まず読み手に最も近い層、つまり文字や絵柄を印刷し、最後に背景色や白の隠蔽層を刷ります。この隠蔽層があることで、裏側の構造が透けず、色が正しく発色します。

裏印刷が選ばれる4つの理由

1. 印刷が摩耗しない

最大の理由がこれです。操作パネルのスイッチ周辺、頻繁に拭き取られる表示部、薬品で清掃される機器など、表刷りでは数年で判読が困難になる箇所でも、裏印刷なら表示そのものは劣化しません。

摩耗するのは透明素材の表面であり、細かい傷が入ることはありますが、文字が消えることはありません。

2. 薬品・洗剤に強い

アルコール消毒や洗浄剤の使用が日常的な環境では、表刷りのインクは徐々に溶けたり色が抜けたりします。裏印刷ではインクが薬品に触れないため、この劣化が起こりません。食品機械や医療機器の周辺など、清掃頻度の高い環境に適しています。

3. 光沢のある仕上がりになる

透明素材を通して見る文字は、素材の光沢と厚みによって深みのある見え方になります。表刷りでは得られない質感で、意匠性を求められる製品パネルでは、この見た目そのものが選定理由になることがあります。

4. 平滑な表面が保てる

表刷りではインクの厚みによってわずかな段差が生じますが、裏印刷では表面が完全に平滑です。汚れが溜まりにくく、拭き取りやすいという実用上の利点があります。タッチ操作を伴う面や、衛生管理が求められる環境で意味を持ちます。

裏印刷に適した用途

次のような製品・環境で採用されています。

• 機械の操作パネル・コントロールパネル
• スイッチやボタンの周辺表示
• 食品製造機械・厨房機器の表示部
• 医療・検査機器のパネル
• 頻繁に清掃される機器の銘板
• 意匠性を重視する製品の表示板

操作パネル全般の製作については機械操作パネル・コントロールパネルの製作ガイドもあわせてご覧ください。

設計時に押さえておきたいポイント

素材の厚みが見え方に影響する

印刷面と表面の間に素材の厚みがあるため、斜めから見たときに文字がわずかにずれて見えます。厚い素材ほどこの影響は大きくなります。正面から見る前提のパネルでは問題になりませんが、斜めから読ませる位置に取り付ける場合は考慮が必要です。

隠蔽層の設計が発色を決める

背景に白などの隠蔽層を入れないと、裏側の下地色が透けて色が濁ります。特に淡い色や白文字を使う場合、隠蔽層の有無で仕上がりが大きく変わります。当社では用途に応じた層構成をご提案しています。

透明素材の選定

アクリルは透明度が高く光沢も出やすい素材ですが、衝撃には比較的弱い性質があります。割れが懸念される箇所ではポリカーボネートが選択肢になります。素材ごとの特性は樹脂銘板（アクリル・二層板）の選び方で解説しています。

裏面の保護

印刷面は表からは守られていますが、裏側はむき出しです。貼り付けて使う場合は粘着材が保護層になりますが、宙に浮かせて取り付ける場合は裏面への配慮が必要です。取付方法とあわせてご相談ください。

裏印刷と他の工法の使い分け

耐摩耗性を求める方法は裏印刷だけではありません。用途に応じた選び方の目安を整理します。

1. 透明感・光沢のある樹脂パネルが欲しい → 裏印刷
2. 金属の質感を活かしたい・屋外で長期使用する → 金属へのレーザー刻印
3. 屋外で数十年の耐候性が必要 → メタルフォト
4. 金属で黒色の高耐久表示が必要 → アベルブラック
5. コストを抑えて多色表現したい・摩耗条件が緩い → 表刷りのUV印刷

屋外の直射日光下に長期間置く場合、樹脂素材自体の耐候性が制約になります。屋外用途では金属系の工法をご検討ください。フルカラー表現全般についてはUV印刷によるフルカラー銘板で解説しています。

小ロット・1枚からの製作について

富山プレートではダイレクトUVプリンタによる印刷を行っており、版が不要なため1枚からの製作に対応しています。試作機のパネルを1枚だけ、機種ごとに異なる表示を数枚ずつ、といったご依頼も可能です。

外形のカットや取付穴の加工もレーザー加工機で行うため、金型なしで複雑な形状にも対応できます。異形のスイッチ穴が並ぶ操作パネルのようなケースでも、データどおりの形状で製作可能です。

まとめ

裏印刷は、印刷層を素材自体で保護するという構造によって、摩耗・薬品・清掃に強い表示を実現する手法です。操作パネルや頻繁に触れられる表示部で、「文字が消える」という問題を根本から解決できます。

一方で、素材の厚みによる見え方の変化や、屋外での耐候性といった制約もあるため、使用環境に応じた工法選定が重要です。富山プレートでは、用途と環境をお伺いしたうえで、裏印刷を含めた最適な仕様をご提案しています。操作パネルや表示板の製作をご検討の際は、お気軽にご相談ください。
