銘板の板厚の選び方｜用途別の目安と、厚み・薄さそれぞれの意味

銘板の仕様を決めるとき、素材や加工方法は検討しても、板厚は「なんとなく1mm」で通ってしまうことが少なくありません。しかし板厚は、剛性や質感といった見た目の印象だけでなく、取り付け方法、曲げ加工の可否、彫り込みの深さ、そしてコストにまで影響する項目です。

富山プレートでは、銘板について0.2mmの薄板から一般的な厚みまで対応しています。このコラムでは、板厚が何に影響するのか、用途ごとにどのあたりを選べばよいのかを整理して解説します。

板厚が影響する5つの要素

1. 剛性・平面性

薄い板ほどたわみやすく、反りや波打ちが出やすくなります。壁面や機器の平面に貼り付けるのであれば薄くても問題ありませんが、ビス2点で留めて中央が浮くような使い方や、単独で自立させる表示では、ある程度の厚みが必要です。

また、面積が大きくなるほど必要な厚みは増します。同じ0.5mmでも、50mm角なら十分でも、300mm角では明らかにたわみます。板厚は面積とセットで考えるのが基本です。

2. 取り付け方法

取り付け方法によって、成立する板厚の範囲が変わります。

• 粘着貼付：薄いほど段差が小さく、端部がめくれにくい。0.2mm〜0.5mm程度が扱いやすい
• ビス留め：締め付けで変形しないよう、0.5mm以上を推奨
• 皿ビス（皿もみ）：ビス頭を沈める場合、1mm以上の厚みが必要になることがある
• 曲面への貼付：曲率に追従させるため、薄いほうが有利
• はめ込み・差し込み：受け側の溝幅に合わせた厚み指定が必要

取り付け全般については銘板の取り付け方法もあわせてご覧ください。

3. 加工方法との相性

板厚によって、選べる加工方法や仕上がりが変わります。

• レーザーマーキング：表面への刻印のため、薄板でも問題なく対応できます
• 腐食エッチング：板厚に対して彫り込む深さの上限があり、深堀りには相応の厚みが必要です
• UVインクジェット印刷：表面印刷のため板厚の制約は小さく、薄板にも対応します
• 曲げ加工：薄いほど小さい半径で曲げられます

加工方法ごとの違いはレーザー刻印と腐食エッチングの比較で詳しく解説しています。

4. 見た目と質感

厚みは、そのまま「重厚感」として伝わります。社名プレートや記念プレート、エントランスの表示など、企業の印象を左右する銘板では、あえて厚めの板を選ぶことで質感が高まります。逆に機器に貼り付ける定格銘板では、出っ張りが少ない薄板のほうが自然に収まります。

意匠性を重視する銘板については寄贈銘板・記念プレートの製作ガイドもご参照ください。

5. コスト

板厚が増えれば材料費は上がります。ただし影響は材料費だけではなく、切断や穴あけにかかる時間、重量による送料にも及びます。必要以上に厚い仕様になっていないかは、コスト見直しの着眼点のひとつです。仕様の最適化によるコスト削減については銘板のコストダウン方法で解説しています。

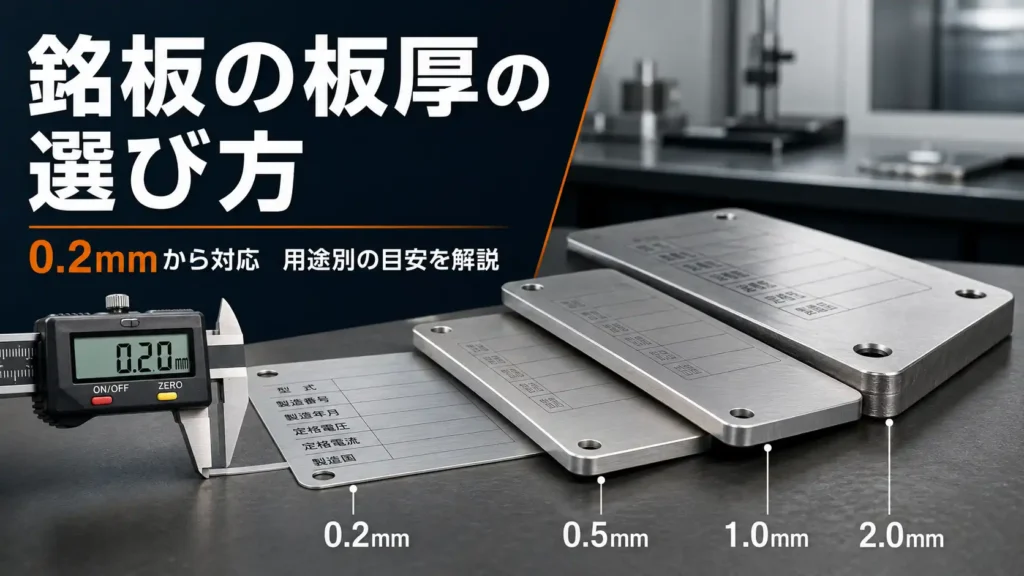

用途別・板厚の目安

あくまで一般的な目安ですが、用途ごとの考え方を整理します。実際には素材・面積・使用環境によって最適解が変わるため、迷われる場合はご相談ください。

0.2mm〜0.3mm｜曲面貼付・段差を出したくない箇所

もっとも薄い領域です。円筒形の機器やカバーの曲面に沿わせて貼りたい場合、シールに近い感覚で段差なく貼りたい場合に選ばれます。可搬部品や狭いスペースへの表示にも適します。単独では自立しないため、必ず下地に貼り付ける前提の仕様です。

0.5mm｜機器貼付の標準的な選択

装置や制御盤に貼り付ける定格銘板・型式銘板でもっとも使われる領域です。手に持ってもたわみにくく、それでいて出っ張りすぎない、バランスの取れた厚みです。ビス留めにも対応できます。

0.8mm〜1.0mm｜ビス留め・中型プレート

ビス2点以上で固定する銘板、200mm前後までの中型プレート、屋外設置で強度が欲しい場合の標準的な選択です。多くの機械銘板がこの範囲に収まります。

1.5mm〜2.0mm｜大型・屋外・意匠重視

大判の表示板、屋外で風圧を受ける箇所、社名プレートやエントランスサインなど質感が求められる用途です。厚みがあるぶん、エッジの見え方にも重量感が出ます。

板厚を決めるときによくある失敗

面積を考えずに厚みだけ決めてしまう

「前回と同じ0.5mmで」という指定でサイズだけ大きくなり、届いてみたら波打っていたというケースがあります。サイズを変更する際は、板厚も見直してください。

取付面の形状を伝えていない

貼り付け先が平面でない場合、板厚によっては密着しません。曲面や凹凸のある面に貼るのであれば、その旨を事前にお伝えいただくと、適した板厚と粘着材をご提案できます。粘着材の選定は接着紙・粘着材の選び方で解説しています。

深い彫り込みを薄板で指定してしまう

エッチングやインク充填で深く彫りたい場合、板厚が足りないと必要な深さが取れません。「深く彫って長持ちさせたい」という要望と「薄くしたい」という要望は両立しないことがあるため、優先順位を決めておくとスムーズです。

公差を確認していない

金属材料の板厚には、素材ごとに規格上の公差があります。はめ込みや差し込みで使う場合、この公差が問題になることがあります。厳密な寸法が必要な場合は、必要な公差を仕様として明示してください。

薄板の精密加工について

銘板としては0.2mmからの対応ですが、機能部品としての薄板加工では、さらに薄い領域まで対応しています。シムやスペーサー、精密パターン部品など、銘板とは異なる用途で極薄材の加工が必要な場合は、精密薄板レーザー加工のページをご覧ください。

ファイバーレーザーによる加工は金型が不要なため、板厚や形状が1件ごとに違っても、そのまま製作に入れます。試作段階で複数の板厚を試したいというご依頼にも対応可能です。

迷ったときの決め方

板厚の判断に迷われた場合は、次の順序で考えると整理しやすくなります。

1. 取り付け方法を決める（貼るのか、留めるのか、はめるのか）
2. 外形サイズを決める（面積が大きいほど厚みが必要）
3. 取付面の形状を確認する（平面か、曲面か）
4. 加工方法を決める（深く彫るなら厚みが必要）
5. 意匠上の要求を確認する（質感を出したいか、目立たせたくないか）

この5点が決まれば、適した板厚はほぼ絞り込めます。発注前の確認事項は銘板発注前チェックリスト10項目にもまとめていますので、あわせてご活用ください。

まとめ

板厚は、単なる材料の指定ではなく、取り付け・加工・見た目・コストを結ぶ設計項目です。薄ければ薄いほどよい、厚ければ厚いほどよいというものではなく、用途に合った厚みを選ぶことが、結果的にもっとも無駄のない仕様につながります。

富山プレートは富山県上市町で、0.2mmの薄板から各種銘板を1枚から製作しています。板厚が決まっていない段階でも、用途と取付方法をお聞かせいただければ最適な仕様をご提案します。まずはお気軽にご相談ください。
