アルマイト銘板（陽極酸化）とは｜アルマイト染色の仕組みと屋内向けに適する理由
アルマイト銘板（陽極酸化）とは｜アルマイト染色の仕組みと屋内向けに適する理由
アルミ製の銘板を検討していると、「アルマイト銘板」「陽極酸化」といった言葉を目にすることがあります。金属らしい質感を保ちながら文字や図柄を表現でき、溶剤にも強いことから、機械銘板や表示板で長く使われてきた加工方法です。
一方で、アルマイト染色には得意な環境と苦手な環境がはっきり分かれるという特徴もあります。この記事では、アルマイト（陽極酸化）の仕組み、アルマイト染色銘板のメリットと注意点、そしてメタルフォトとの違いについて解説します。
アルマイト（陽極酸化）とは
アルマイトとは、アルミの表面を電気化学的に酸化させ、人工的に酸化皮膜（アルミの「錆」にあたる層）を成長させる表面処理です。処理する対象を電解液の中で陽極（プラス側）にして電気を流すことから、陽極酸化処理とも呼ばれます。
アルミはもともと大気中で自然に薄い酸化皮膜をつくる金属ですが、その自然皮膜はごく薄く、傷や腐食に対して十分とは言えません。陽極酸化によって皮膜を厚く均一に成長させることで、耐食性・耐摩耗性・絶縁性を高めることができます。
そしてこの処理は、アルミにのみ適用できる加工方法です。ステンレスや真鍮にはアルマイト処理を行うことができないため、素材の選定段階で加工方法が決まる点は押さえておきたいポイントです。
アルマイト染色銘板の仕組み

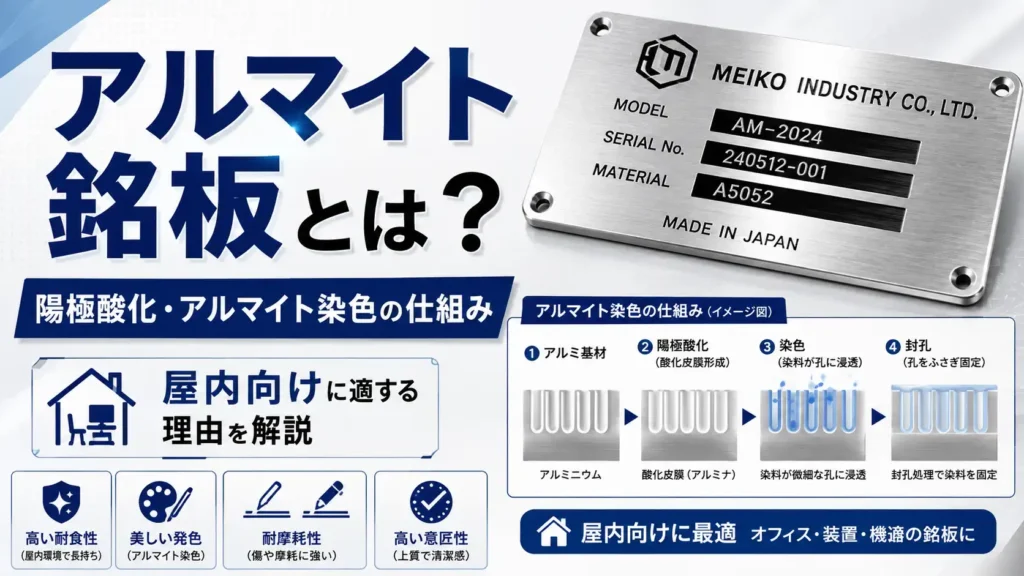

陽極酸化でつくられたアルマイト層には、目には見えない無数の微細な孔（ポア）が存在します。この孔に染料を入り込ませ、その後の封孔処理で孔を閉じることで、色が皮膜の内部に閉じ込められる仕組みです。
この染色技術に写真焼付法を組み合わせ、文字・線・図柄を表現する方法をアルマイト染色と呼びます。塗装やシールのように「表面に色を乗せる」のではなく、皮膜の内側に色が入っている状態になるため、表示が擦れて剥がれるという心配がありません。
アルマイト染色銘板のメリット
溶剤に強い
染料がアルマイト層の中に密封されているため、シンナーなどの有機溶剤で拭いても色が落ちにくいという特長があります。組立工程で脱脂洗浄が入る機械部品や、油汚れを拭き取る機会が多い設備の表示板に向いています。
表示が剥がれない
印刷やシールのように表面に載っている層ではないため、爪や工具が当たっても表示が欠けにくく、経年での剥離も起こりません。作業者が日常的に触れる場所の表示に適しています。
金属らしい質感を残せる
厚い塗膜で覆う塗装と違い、アルミ素地の質感を活かした仕上がりになります。ヘアライン調やマット調など、下地の表情を意匠として使いたい場合に選ばれます。
絶縁性がある
アルマイト層は電気を通しにくいため、制御盤や電装まわりで金属銘板を使う際に有利に働く場合があります。
アルマイト染色銘板の注意点
メリットの一方で、アルマイト染色には明確な弱点があります。耐熱性と耐光性に劣るという点です。
アルマイト層に封じ込められた染料は、熱や紫外線の影響を受けると徐々に分解・退色していきます。そのため、直射日光が当たり続ける屋外や、高温になる箇所での使用には向きません。アルマイト染色銘板が主に屋内用として活用されているのは、この特性によるものです。
屋外に設置する銘板や、直射日光・高温にさらされる環境で使う表示板を検討している場合は、後述するメタルフォトなど別の工法を選ぶほうが確実です。
メタルフォトとの違い
アルマイト銘板と混同されやすいのがメタルフォトです。メタルフォトもアルミを陽極酸化した素材を使いますが、いくつかの決定的な違いがあります。
皮膜のつくり方が違う
メタルフォトには蓚酸（しゅうさん）陽極酸化処理が適用され、皮膜内部の微細な孔に感光性の銀（ハロゲン化銀）乳剤が塗布されています。ネガフィルムを密着させて紫外光で露光し、現像・調色の工程を経て画像を定着させる、写真とほぼ同じ原理でつくられる素材です。
耐候性が違う
染料ではなく銀による発色であるため、通常のアルマイト銘板より退色しにくいのが大きな違いです。メタルフォト銘板は屋外暴露で25年以上の耐候性を持ち、耐熱・耐蝕・耐薬品・耐摩耗性にも優れています。米国海軍や国際宇宙ステーションで認定を受けるなど、信頼性が求められる場面で採用されてきた素材です。
色表現が違う
アルマイト染色は染料を使うため多色展開ができますが、メタルフォトは黒色表現に特化しています。カラフルな表示が必要か、退色しない黒表示が必要かで選択が分かれます。
整理すると、屋内で多色の表示が必要ならアルマイト染色、屋外や過酷環境で長期の視認性が必要ならメタルフォトという使い分けになります。
素材によって選べる加工方法が変わる
銘板の加工方法は、素材によって適用できるものが決まっています。代表的な素材と加工の対応関係は次のとおりです。
- アルミ：アルマイト染色・メタルフォト・印刷・エッチングに対応。レーザーマーキングも条件により可能
- ステンレス：レーザーマーキング・エッチングが中心。アルマイト染色やメタルフォトは適用不可
- 真鍮：レーザーマーキング・印刷・エッチングに対応。アルマイト染色やメタルフォトは適用不可
「アルマイトで作りたい」という要望があっても素材がステンレスであれば実現できないため、素材と加工方法はセットで検討する必要があります。逆に、素材が未確定の段階であれば、使用環境から加工方法を決め、そこから素材を選ぶという進め方が合理的です。
アルマイト銘板が向いている用途
ここまでの特性をふまえると、アルマイト染色銘板は次のような用途に適しています。
- 屋内設置の機械銘板・製造者銘板
- 制御盤・操作盤まわりの表示板やスイッチ銘板
- 洗浄・脱脂工程がある装置の表示
- アルミの質感を活かしたい意匠性の高い表示板
- 多色での色分け表示が必要な場面
反対に、屋外の設備銘板、直射日光下のサイン、高温部の表示については、メタルフォトやレーザーマーキングなど耐候性・耐熱性に優れた工法を検討してください。
まとめ
アルマイト（陽極酸化）は、アルミ表面に酸化皮膜を成長させる表面処理で、その皮膜の孔に染料を封じ込めて文字や図柄を表現するのがアルマイト染色です。溶剤に強く表示が剥がれない一方、耐熱性・耐光性に劣るため、屋内用途を中心に活用されています。
屋外や過酷環境で長期間の視認性が求められる場合は、同じアルミ素材でも蓚酸陽極酸化を用いたメタルフォトが適しています。使用環境と必要な寿命から逆算して素材と工法を選ぶことが、銘板を長持ちさせるいちばんの近道です。
富山プレートでは、アルミ・ステンレス・真鍮・樹脂など多様な素材に対し、使用環境に合わせた加工方法をご提案しています。「屋外で何年もたせたい」「溶剤で拭く工程がある」といった条件だけでも構いませんので、お気軽にご相談ください。
